Análisis de algunas bajadas de agua del período de lluvias pasado

Comentarios y fotografías de Kiko Benítez.

Al recorrer el área oriente del valle, se puede distinguir con bastante claridad el recorrido que tomaron las aguas durante las lluvias de la primera semana de junio, al mismo tiempo que se pueden detectar algunas de las causas que permitieron que en varios casos se produjeran daños importantes.

Quebrada El Manzano, al oriente del camino Chicureo/Guay-guay, medianamente embancado. (60,981 bytes) Quebrada El Manzano, al poniente del camino. completamente socabado. (71,251 bytes) Quebrada El Manzano, al poniente del camino. completamente socabado. (63,656 bytes)
Quebrada El Manzano, al fondo, la oficina de la empresa constructora, al centro casas en Colegio San José. (51,403 bytes) Quebrada El Manzano, al llegar al colegio San José. (41,161 bytes) Quebrada El Manzano, en Polo Manquehue 4, salida socabada. (58,464 bytes)

Salta a la vista que algunas quebradas se han encausado en línea recta al bajo del valle, lo que permite que las aguas alcancen velocidades enormes, socavando profundamente el terreno y produciendo, a su vez, que el material embanque más abajo sus cauces, desbordándolos. Ejemplos claros, como se puede observar en las fotografías, son las quebradas El Manzano y Los Loros.

Quebrada El Manzano, en Polo Manquehue 4, entrada enbancada. (55,641 bytes) Quebrada El Manzano, en Polo Manquehue 4, cauce socabado por Polo 3. (56,383 bytes) Corte en camino Chicureo/Guay-Guay por quebrada imprevista. Vista Sur/Norte. (39,281 bytes)
Corte en camino Chicureo/Guay-Guay por quebrada imprevista. Vista Sur/Norte. (80,194 bytes) Corte en camino Chicureo/Guay-Guay por quebrada imprevista. Vista poniente/oriente. (63,640 bytes) Corte en camino Chicureo/Guay-Guay por quebrada imprevista. Vista norte/sur. (38,990 bytes)

Como podemos ver en la tabla inferior elaborada por Meteorología de Chile, estos eventos han sido bastante más frecuentes en los últimos 20 años que en los 60 anteriores, lo que, de ser así, permite pensar que no sólo el cambio del cauce de las quebradas produce los desbordes, sino que históricamente estas quebradas no se han formado para precipitaciones de esta envergadura (por eso tanta arena y material arcilloso incluso al oriente del camino que une Guay-Guay con el fundo Chicureo).
QUINTA NORMAL
Precipitación por evento
* Medido hasta las 08:00 hora local del día miércoles 5 de Junio.
Año Fecha Agua Caída(mm) Máximo/24 hrs. Días consecutivos de precipitación
2002
2000
1987
1987
1982
1981
1926
3-5 de Junio
12-14 de Junio
9-14 Agosto
9-17 Julio
24-27 Junio
29-31 Mayo
17-20 Junio
211.8*
144.5
165.5
275.0
116.4
150.2
142.6
111.1
58.4
93.8
65.7
61.2
85.6
103.4
3
3
7
9
4
3
4

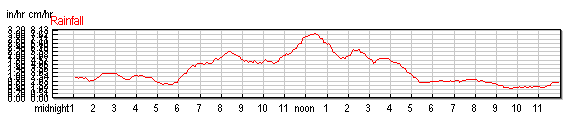

Si observamos el gráfico de precipitaciones del día 3, registrado por Weather Underground en base a nuestras mediciones en Chicureo, es posible definir que el evento se produjo en tres etapas. La primera sobre las 9 AM, momento en que algunos cauces se desbordan; 12:30 PM, en el que llueve a razón de 11 mm/hr., cuando probablemente los cauces terminan de embancarse, para pasar a la tercera etapa en que, a pesar de llover con una intensidad "normal", las aguas escurren sólo superficialmente hasta el día siguiente.

Llegada del camino a La Dehesa al camino al fundo Chicureo. (26,661 bytes) Llegada del camino a La Dehesa al camino al fundo Chicureo. (35,678 bytes) Costado norte camino a fundo Chicureo por donde el agua corrió libremente. (48,477 bytes)
Llegada del camino a La Dehesa al camino al fundo Chicureo. (50,050 bytes) Llegada del camino a La Dehesa al camino al fundo Chicureo. (36,997 bytes) Paso de la quebrada bajo el camino al fundo Chicureo. (67,175 bytes)

Este nivel de precipitaciones produjo que El Manzano entregara aproximadamente 50 m3/s, con una capacidad máxima de 25 m3/s. Es decir, en forma independiente de lo que han sido los cambios a sus cauces y de los trabajos de evacuación que hubieran sido realizados, todas las quebradas igualmente habrían colapsado, lo que se demuestra en los cortes del camino Guay-Guay/Chicureo.

Desde este punto de vista, con quebradas con pendientes de 35% para El Loro y 15% para El Manzano, y con tiempos de concentración de 1,4 y 1,8 horas, respectivamente, podemos creer que el valle se portó bastante bien para lo que se podría haber portado, gracias, básicamente, a que la intensidad permitió que las aguas encontraran sus cauces naturales apenas enfrentaron barreras artificiales embancadas.

Paso de la quebrada bajo el camino al fundo Chicureo. (60,309 bytes) El camino a La Dehesa al sur del camino al fundo Chicureo. (47,629 bytes) El camino a La Dehesa al sur del camino al fundo Chicureo. (53,525 bytes)
El camino a La Dehesa al sur del camino al fundo Chicureo. (52,038 bytes) Esto que parece una vereda es el canal embancado de la quebrada a la salida del Polo 1. (71,023 bytes) Continuación del canal abajo del camino a Guay-Guay semi embancado. (51,076 bytes)

Posibles conclusiones:

En parte resulta una suerte que no se hubieran terminado ya redes de evacuación de aguas lluvias, como, por ejemplo, la propuesta en 1997 por un valor de dos mil millones, a tajo abierto, o 12 mil millones, entubada, en pesos de ese año, ya que sólo habrían considerado valores históricos de 50 o 60 años y nunca de 100, valores que ahora fueron sobrepasados. De hecho, el caudal máximo considerado para Los Loros en 100 años era de 23 m3/s y de 21,5 en 50 años. Probablemente, desde ahora tendrá que ser considerado al doble de esas capacidades.

Una red a tajo abierto del tipo propuesto, en esta ocasión, habría sufrido y, quizás, producido enormes daños.

También resulta importante para los que observamos los eventos del 82 en adelante (el 82 yo no vivía aquí pero sí estaba construyendo una serie de instalaciones para un fundo vecino, por eso conocí esta zona), que de no mediar el nuevo puente en Los Patos, este evento habría tenido consecuencias verdaderamente trágicas, peores que las del 87 en que mucha gente debió ser evacuada en helicóptero, se perdieron caminos y puentes, como el de Lo Pinto sobre el río Colina, produciéndose víctimas fatales y desaparecidos.

Canal al oriente del camino a Gauy-Guay completamente embancado. (39,882 bytes) Canal al oriente del camino a Gauy-Guay completamente embancado. (43,320 bytes) Camino a Guay-Guay: postes derribados por la fuerza del agua. (32,426 bytes)

Posibles soluciones:

El panorama no varía sustancialmente al del estudio de 1997 excepto en las capacidades consideradas y, en vez de requerir de una de las dos soluciones propuestas entonces, probablemente va a requerir una unión de ambas, en el sentido de canalizar los flujos hacia Los Patos y hacia el río Colina, por el norte, este último por realizarse, con el agregado de aumentar la capacidad hidráulica de los canales Batuco y El Carmen al norte del Camino a Chicureo.

Por otra parte quedó demostrada la insuficiencia de puentes y otras "obras de arte" que producen los embanques y los consiguientes desbordes, al mismo tiempo que el socavamiento de los cauces muestra la capacidad requerida real.

Simultáneamente se percibe que dentro de la envergadura del evento, en la medida que no se entorpezcan los cauces más importantes, aún estando como están hoy, soluciones de protección particulares no pueden alterar el conjunto.

De hecho, hoy día, con las protecciones individuales de emergencia ya adoptadas, difícilmente una lluvia de 60 mm/día mostraría un panorama diferente al del martes de la semana pasada, un día bastante tranquilo comparado al lunes.
